当前我国医疗事业蓬勃发展，全国各地医院在新建、改扩建医疗建筑工程中都采用了医用集中供气系统。医用气体系统是现代化医疗体系的重要组成部分，是生命支持系统。接下来看看医用气体总体要求都有哪些？

医院医用气体的总体要求

医用气体包括：中心供氧系统、中心吸引系统、压缩空气系统、二氧化碳系统、氮气系统、笑气系统和其他特殊气体系统等，主要应用于手术室、ICU、抢救室、普通病房、高压氧仓等。医用气源，不论气态或液态，都应按照用量要求储备足用的备用量，不低于3d。

医用供气系统的气体种类及作用：

①中心供氧系统：供患者吸氧，手术中配合其他气体使用；

②中心吸引系统：病房患者插管，手术中吸浓、痰、血；

③压缩空气系统：推动医疗器械作动力使用；

④氮气系统：手术使用；

⑤氧化亚氮系统：手术使用（麻醉气体）；

⑥氩气系统：手术使用；

⑦二氧化碳系统:手术使用；

⑧废气回收系统：麻醉气回收。

医用气体管道安装工艺要点

一、中心供氧系统

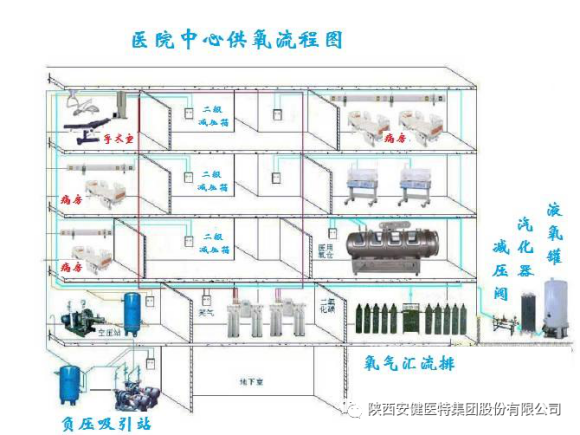

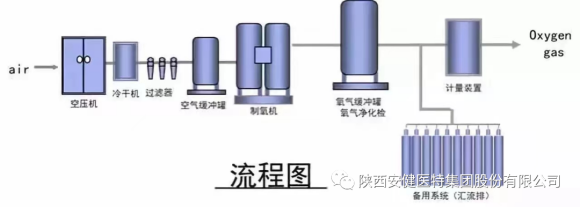

中心供氧系统一般由氧源、减压装置、安全报警装置、输送管道系统及终端组成。氧源目前一般采用的有3种，分别为氧气瓶、液氧、PSA制氧机。

PSA制氧机前期投入成本较大，后期仍需专人继续维护。液氧使用气源品质有保证，供应安全可靠，调峰能力强，使用管理上国内已有长期经验，一般医院采用较多。减压装置、安全报警装置可采用恒压控制与安全阀和声光电子报警装置，终端可采用自封插拔或接头。

管道安装前必须吹洗去除管内污物，用白绸布检查，无污点方可连入系统。安装过程中，系统应分段进行气密性检查，在管内冲入0.2Mpa的压缩空气持续10min，在各连接处涂上中性肥皂水，不能有任何泄露。安装在建筑隐蔽工程中的管道，必须经过检验合格后方可进行下一道工序的施工。氧气总管由机房引入管道井，总管穿墙时必须放过墙管作保护，过墙管内须无接头。氧气管道不应和导电线路电缆共架敷设，忌与导电电线电缆交叉接触，防止漏电火花击穿造成事故。也不应与燃气、燃油管设在同一管道井内，必须共架时应保持0.5m的管距，共架部分不得有阀门及连接接头。

氧气管道穿过墙壁或地板时，应敷设在套管内，不应与导电线路、电缆交叉接触，防止漏电引起火花击穿管道造成事故。安装气体汇流排时，气瓶间及控制间室温应控制在10℃~38℃。使用后的空瓶必须保留0.1Mpa以上的余压。氧气管道应可靠接地，接地电阻小于100Ω。

二、中心吸引系统

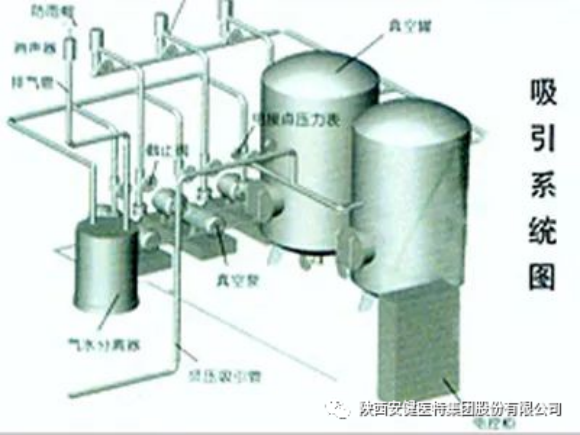

中心吸引系统一般由真空泵、双重细菌过滤器、不中断气流可更换控制器、污物接受器、真空缓冲罐等组成。真空泵常用的有3种，往复式真空泵、循环式真空泵、油润滑片真空泵。往复式真空泵价廉、耐用，但占地空间大，噪音大。液环式真空泵体积小，噪音小，需补充循环水，需设水分离器。油润滑滑片式真空泵在空气冷却下，有低噪音，震动少的优点，但机房需要良好的通风。医院对真空泵的选择应根据自身情况而定。输送管道一般采取总管与分支管用镀锌钢管材料，病房支管可采用紫铜管和不锈钢管材料。

管道、阀门、三通、弯头、活接头和终端接头在安装前必须进行气密性检查，充0.2Mpa的压缩空气，置于水中保压5min，不允许有任何泄露。也可用抽真空的办法检查，5min内真空表不允许有变化，不合格的附件禁止使用。管材表面不得有超过规定的机械损伤和严重的锈蚀现象。弯管成型不应有明显的压扁。管道内部在安装前必须清洗并吹干，用白绸布检查，无污点可安装。系统分段进行气密性检查，在管内充入0.2Mpa的压缩空气，持续10min，在各连接处涂上中性肥皂水，不能有任何泄露。安装时管道的坡度不应小于3‰。

安装的管道应横平竖直。管道穿过墙壁或地板的套管时，套管内的管段不得有焊缝和接头。安装在建筑隐蔽工程中的管道，必须经过检验合格后方可进行下一道工序的施工。吸引系统有可靠的接地装置，接地电阻应小于10Ω。

三、压缩空气系统

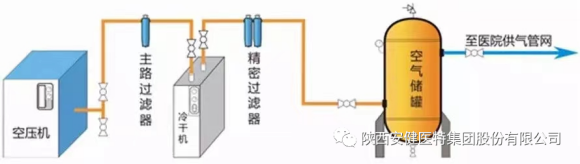

压缩空气系统一般由压缩机，储气罐、干燥机、过滤器、控制保护装置及终端。压缩机常见的有活塞式与螺杆式、往复式、容积式、回转式、滑片式，目前医院使用较多的是喷油螺杆式机组，但油螺杆式压缩机的出口空气有一定的含油量，后续的干燥过滤设备负荷也较大。压缩空气系统的管路可采取镀锌钢管，其管路具体施工可参考氧气系统管路施工。

四、笑气、氮气、二氧化碳等气体系统

管路的施工，气体管道应尽可能走直线、少拐弯，高度可根据现场实际情况调整。管道用U型螺栓固定在角钢支架上，支架用用膨胀螺栓固定在墙上或焊在就近的钢结构上。管道支架间距按标准规定，气体导管端头离吊塔中心的距离应在500mm~600mm左右，接吊塔软管的导管端头应装软管接头。气体管道安装应单独做支吊架，不允许与其他管道共架敷设；其与燃气管、腐蚀性气体管的距离应大于1.5m且有隔离措施。

医用气体管道安装应单独做支吊架，不允许与其他管道共架敷设；其与燃气管、腐蚀性气体管的距离应大于1.5m且有隔离措施；其与电线管道平行距离应大于0.5m，交叉距离应大于0.3m，如空间无法保证，应做绝缘防护处理。不锈钢管道与支吊架接触处，应做绝缘处理以防静电腐蚀。金属管道固定处庆包绝缘材料与支架绝缘。各段管道连接处应有良好的导电性，否则应用搭铁线连通。金属管道应静电接地。进入手术室的金属管道接地电阻不应大于4Ω，其他部分接地电阻不应大于100Ω。气体导管末端和支架处应用油漆作标记（涂色圈，顔色按代号表）以便相互区别，标记距管端约50mm。不锈钢管采用氩弧焊接，焊丝采用10CR18NI19。

管道、阀门、三通、弯头、活接头和终端接着在安装前必须进行气密性检查，充0.2Mpa的压缩空气，置于水中保压5min，不应有任何泄漏。也可用抽真空的办法检查，5min内真空表不允许有变化，不合格的附件禁止使用，管材表面不得有超过规定的机械损伤和严重的锈蚀现象，弯管成型不应有明显的压扁，管道内部在安装前必须清洗并吹干，用白绸布检查无污点可安装。系统分段进行气密性检查，在管内充入0.2Mpa的压缩空气，持续10min，在各连接处涂上中性肥皂水，不能有任何泄漏。
