在建筑施工图中，我们可以查看规划位置、外部造型、内部各房间的布置、内外装修、构造及施工要求等。建筑施工图包括施工图首页、总平面图、各层平面图、立面图、剖面图及详图。

01了解概况
    一般看图纸都是跟进俯视图和前视图来看，建筑一般是平面图，则需要弄清楚各建筑的图样，如路基等基本建筑图形，了解图上的图样分别表示什么，模型和平面图有一定的区别，这就需要我们更多知识的积累。

02识图
    1.查看施工组织，施工结构图和建筑图，了解工程施工情况，两图结合看，即可整体了解工程概况。

    2.了解整体后，就需要详细结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

    3.结构图需要从轴线尺寸看，如剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。

    4.梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

    5.建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。建筑做法是否合理，防水材料，涂料，瓷砖等。

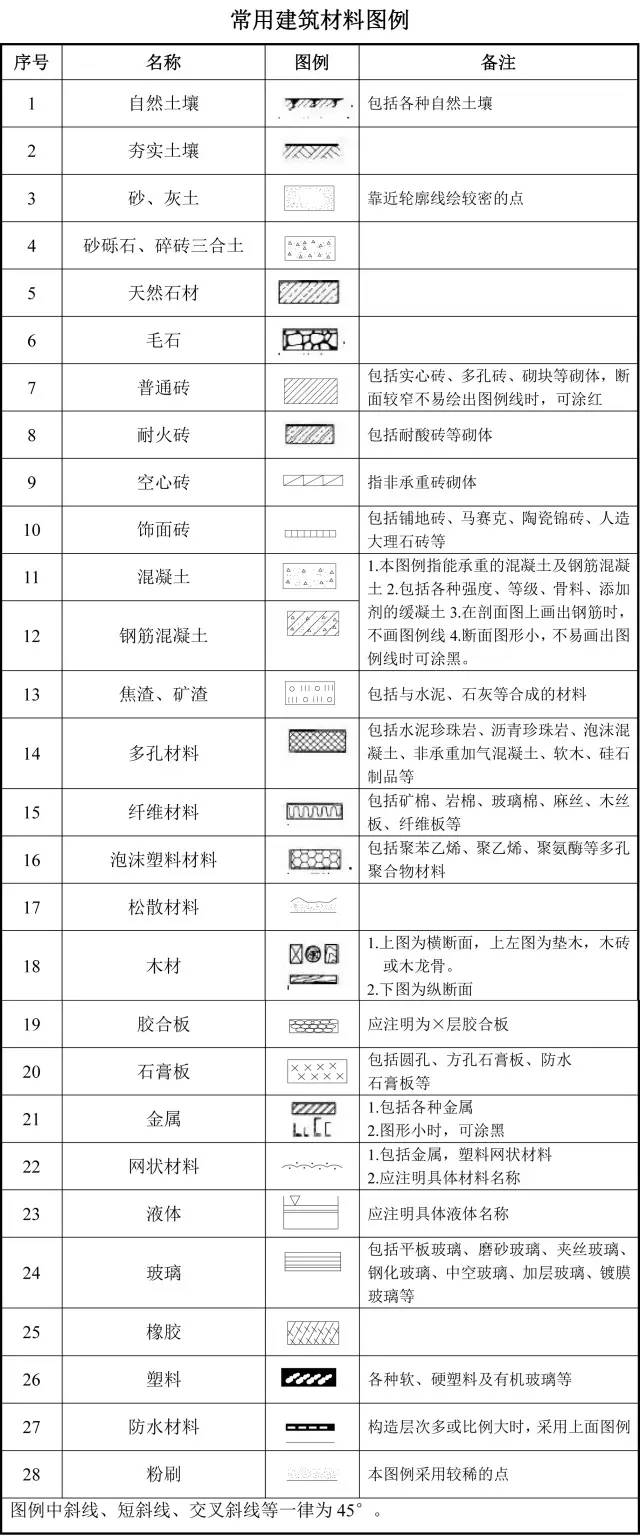

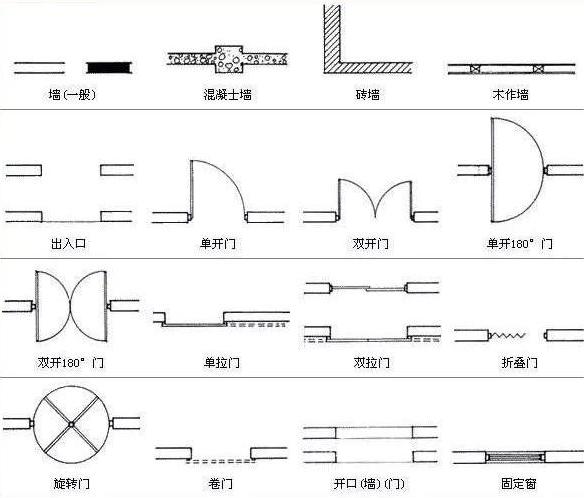

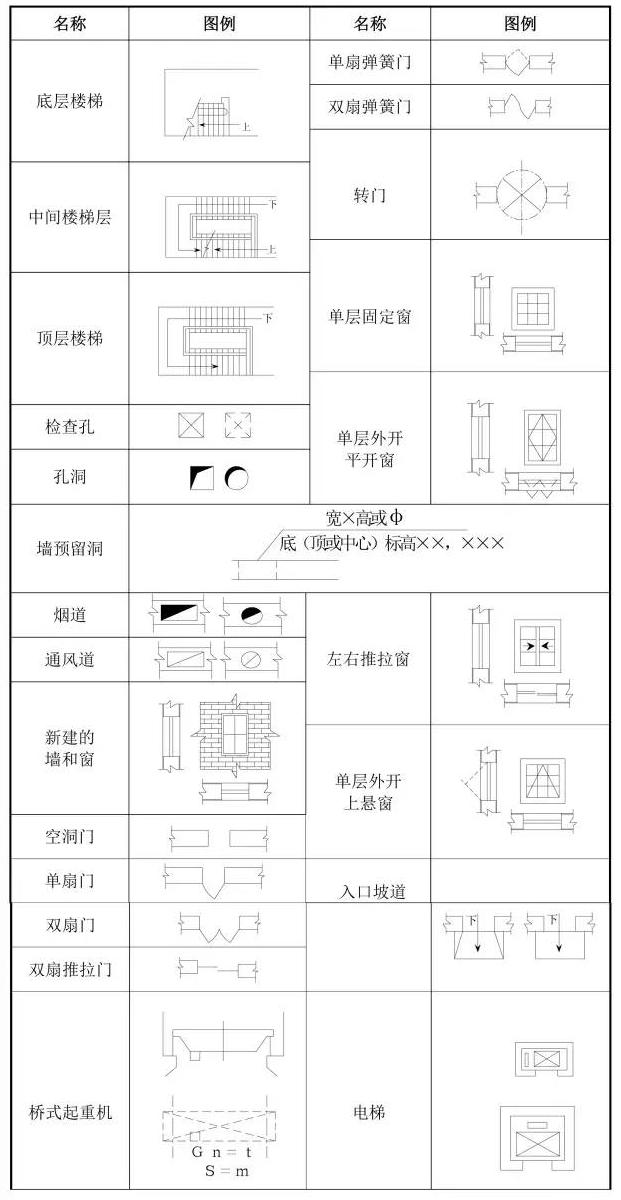

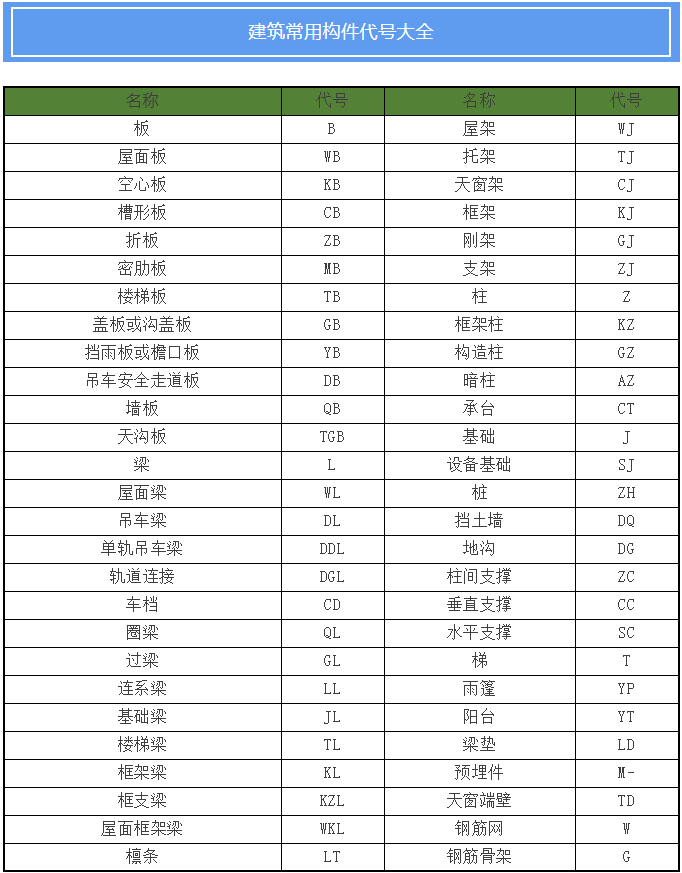

03建筑图纸符号、代号

04建筑图纸审查要点
    1.在工程开始前，我们需要识图、审图，图纸会审等。因此要提前掌握一些要点，如识图、审图的一般的流程是先熟悉拟建工程的功能、熟悉、审查工程平面尺寸、熟悉、审查工程立面尺寸、检查施工图中容易出错的部位有无出错、检查有无改进的地方。

    2.然后熟悉拟建工程的功能，图纸到手后，先了解工程的功能，再联想一些基本尺寸和装修，特别是尺寸一定满足生产的需要。

    3.最后识读建筑说明，熟悉工程装修情况。熟悉、审查工程平面、立面尺寸等，检查施工图中容易出错的地方有无出错，如检查砖墙下是否有梁，结构平面中的梁，在梁表中是否全标出了配筋情况等。
